Načini montaže i smještaj toplinskih pumpi


Prikazani su najčešći načini spajanja toplinskih pumpi. Na lijevoj slici je prikazana monoblok, a na desnoj split verzija. Uređaji griju sanitarnu vodu u spremnicima 150 do 500 L, dok za grijanje koriste podno i zidno grijanje te ventilkonvektore. Moguća je i upotreba klasičnih rebrastih radijatora ali uz manju energetsku efikasnost. Korištenje klasičnih radijatora u kombinaciji s podnim ili zidnim zahtijeva izvedbu dva kruga grijanja što povećava troškove instalacije.

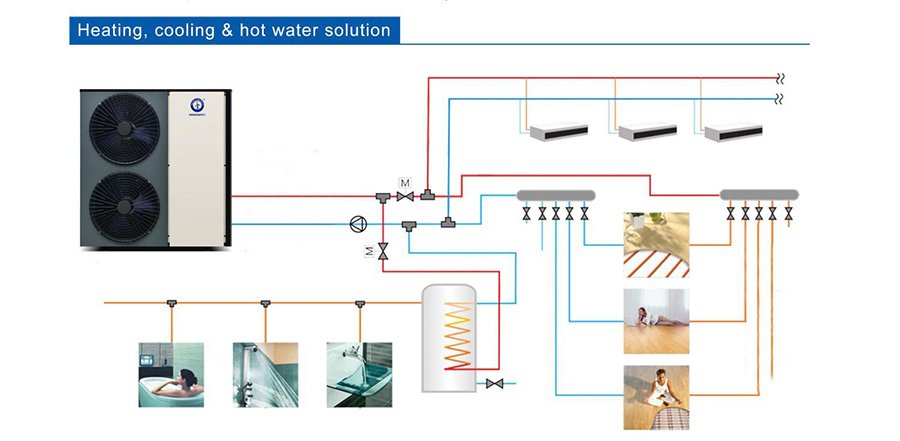

Verzija MONOBLOCK

Monoblok ("sve u jednom") jeftiniji je oko 20%, zauzima manje prostora (jer nema unutarnje jedinice), a također je i lakši za ugradnju.

Raspodjela topline vrši se putem dva elektromagnetska ventila (jedan otvara i zatvara osjetnik topline u spremniku tople vode za kućanstvo, a drugi osjetnik topline u grijaćoj vodi serije BKDX ili termostat ugrađen u dnevnu sobu serije B ili C (preporuča se samo za modele manjih serija) ) C, poput C3 ili C5).

S serijom B također je moguće dizajnirati upravljanje elektromagnetskim ventilima putem standardnih ručnih prekidača na takav način da tlak jednog prekidača opskrbljuje naponom cirkulacijske crpke i magnetskog ventila za grijanje, a drugog cirkulacijske pumpe i ventila PTV-a. Moguće je koristiti oba prekidača zajedno.

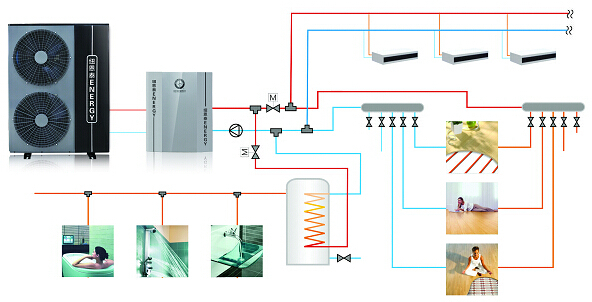

SPLIT verzija

Prednost split verzije je niža količina glikola jer se sva topla voda za grijanje nalazi unutar zgrade. Vanjske i unutarnje jedinice razmjenjuju samo freon.

Potrebno je puno više vremena za montažu i nije moguće izvesti brzu zamjenu u slučaju kvara. Naime, kod Monoblok verzije u slučaju kvara koji nije moguće popraviti isti dan kupcu će biti montirana zamjenska pumpa, koja čak i ne mora biti isti tip, dok kod Split verzije to nije tako jednostavno.

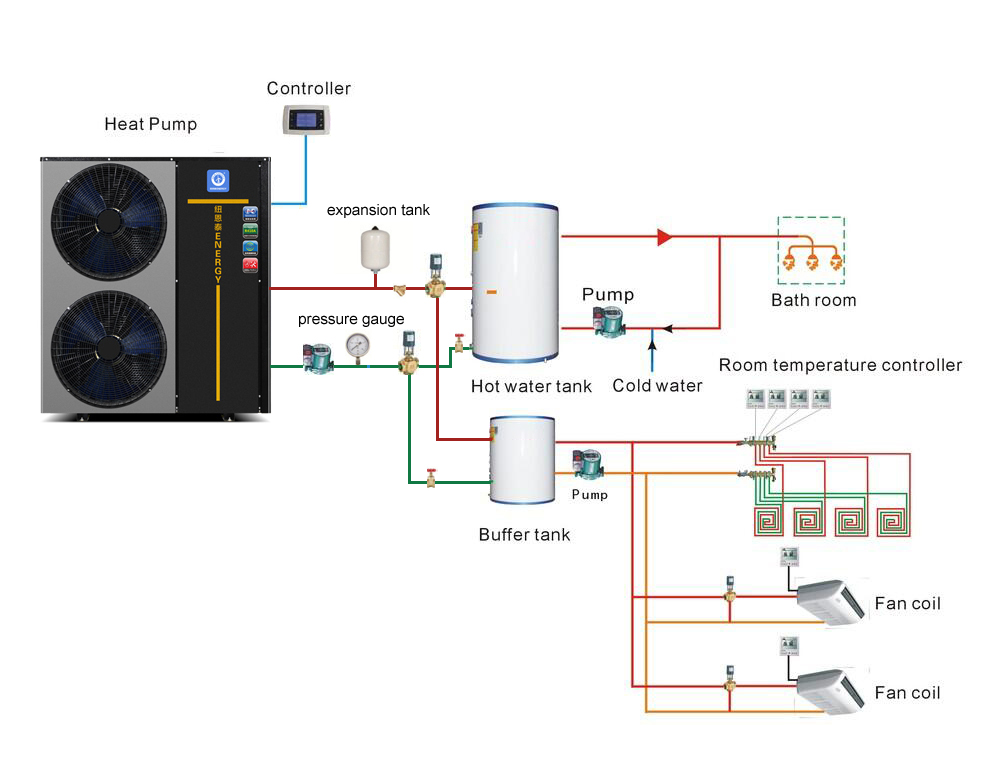

MONOBLOK verzija s malim spremnikom "buffer" (50-150 L za lakši rad dizalice topline). On u ovoj konfiguraciji nema funkciju akumuliranja toplinske energije, već zaštititi dizalicu topline od prečestog uključivanja i isključivanja. tj, ima ulogu hidrauličke skretnice. Umjesto "buffer" spremnika može se koristiti pločasti izmjenjivač topline.

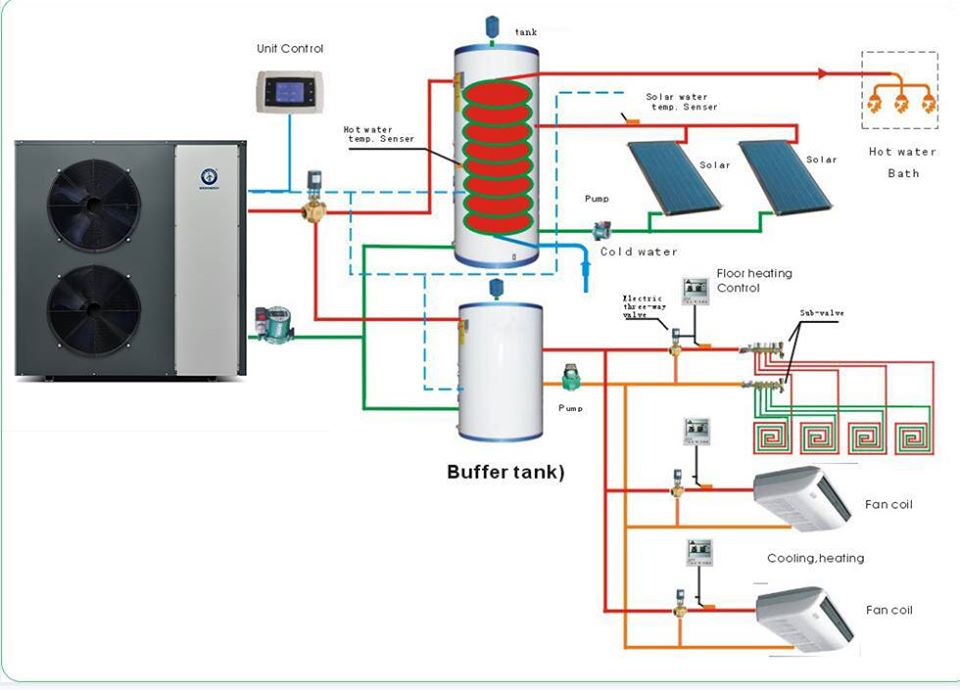

MONOBLOCK 2: U odnosu na prethodno prikazane verzije, postoji razlika u spremniku tople vode za kućanstvo, u kojem postoji još jedan izmjenjivač koji prenosi toplinsku energiju dobivenu u solarnim kolektorima. Budući da je zagrijavanje tople vode toplinskom pumpom vrlo ekonomično (1/3 cijene u usporedbi s uobičajenim električnim bojlerom), povrat ulaganja bit će vrlo dug. Međutim, to će donijeti dodatnu udobnost ljeti jer se dizalica topline neće prebacivati ​​između ciklusa i hlađenja, što će joj produžiti životni vijek. Dodan je manji srednji spremnik (50-150 L) koji u ovoj konfiguraciji nema funkciju akumuliranja toplinske energije, ali štiti dizalicu topline od prečestog uključivanja i isključivanja.

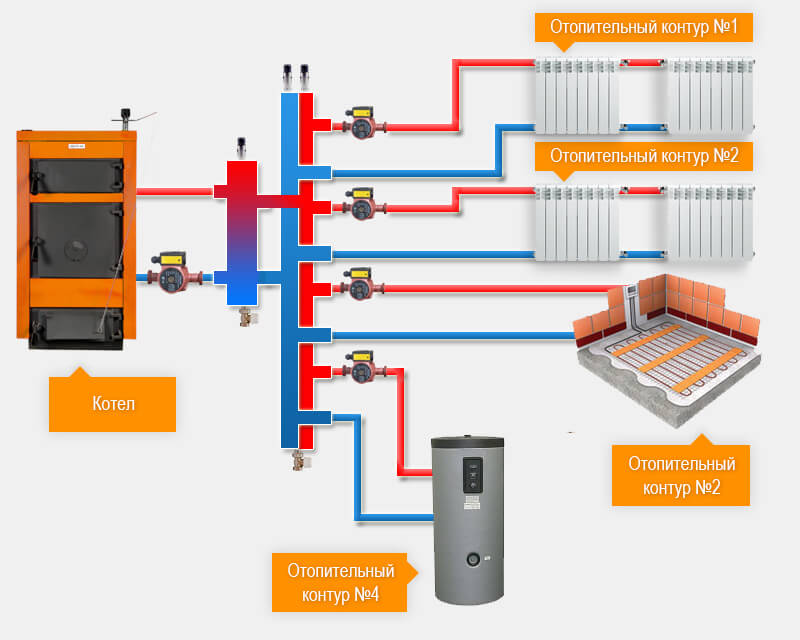

Skica prikazuje profesionalni dizajn strojarnice za grijanje. Distribucija se odvija u dvije faze, odnosno u dva kruga.

U primarnom krugu cirkulacijska crpka potiskuje vodu iz grijaćeg elementa (kotao na drva, lož ulje, plinski kotao ili dizalica topline) do hidrauličke skretnice (u ovom slučaju postavljen je okomito). Nakon hidrauličke skretnice topla voda odlazi u kotlovski razdjelnik. Cirkulacija između kotlovskog razdjelnika i potrošač naziva se sekundarni krug. Svaki krug ima svoj senzor topline , koji kontrolira rad cirkulacijske pumpe i prijenos toplinske energije do potrošača (ogrjevnog tjela).

Prikazana je horizontalna verzija hidrauličke skretnice i kotlovskog razdjelnika.  Desni sekundarni krug predviđen je za napajanje podnog grijanja jer je ugrađen  miš ventil (od njemačke riječi Misch - miješati) koji miješa povrat hladne vode iz podnog grijanja u dolazni topli vod i time mu snižava tempraturu na potrebnih 30-35 C.

Smještaj toplinskih pumpi zrak - voda

NA ZIDU

Mjesto montaže toplinske pumpe ovisi o vašim mogućnostima. Zidne nosače koristite samo ako nemate drugog rješenja  jer uređaji nisu lagani (u prosjeku 150 kg) i moraju biti udaljeni najmanje 30 cm od zida.

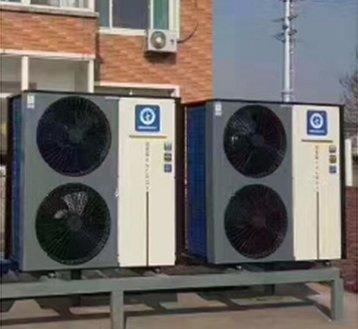

NA METALNOM STALKU

Najbolji način montaže toplinske pumpe je učvrščenje na  na metalni stalak ili postolje izgrađeno od betonskih ukrasnih kocki za  popločavanje dvorišta. Odmaknite uređaj najmanje 30 cm od zida. Zbog drenaže kondenzata, udaljenost od tla mora biti isto toliko.

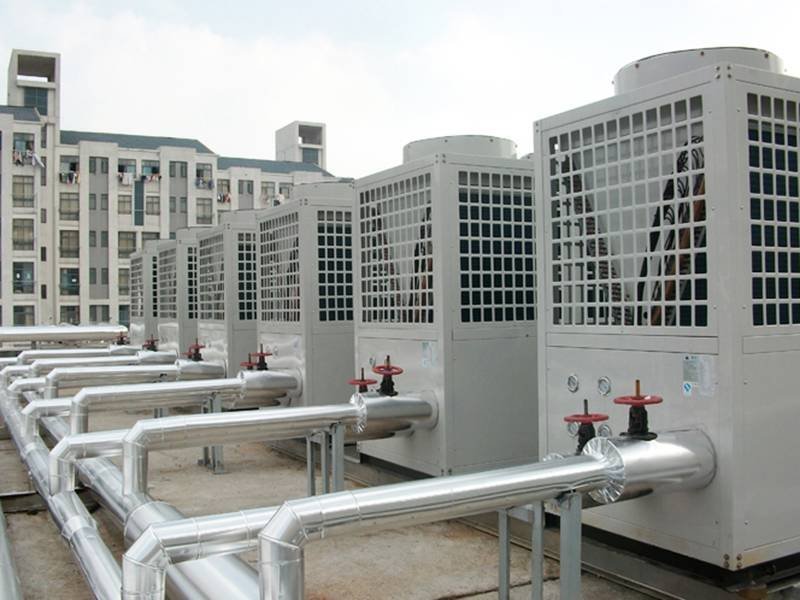

NA KROVU (ROOFTOP)

Veliki uređaji za grijanje i hlađenje  poslovnih zgrada su najčešće smješteni na krovu. Takvi su uređaji obično povezani u seriju i zauzimaju puno prostora. Dodatni razlog je buka koju oni uzrokuju (od 60 db na više).

Protok medija za grijanje

Vrlo je važno slijediti preporuke proizvođača o potrebnom promjeru protočne cijevi grijaćeg medija (bez obzira radi li se o vodi ili mješavini vode i glikola). Ako su promjeri cijevi manji od zadanih, javljaju se sljedeći problemi:

1. Sustav neće moći prenijeti dovoljno toplinske energije potrošačima (podno grijanje, ventilkonvektori) a istodobno će temperatura vode u dizalici topline biti previsoka i uzrokovat će prečesto uključivanje i isključivanje.

2. povećat će se mehaničko i toplinsko opterećenje dizalice topline i cirkulacijske crpke

3. Podaci na kontrolnom zaslonu neće biti točni jer se neki podaci pretvaraju iz to
